Tinkercad

Pientä pohjatyötä pitää tehdä ennen kuin mennään suunnittelupöydälle.

Tarvitaan mitta aihion tyvipäästä, eli siitä aihion paksuimmasta kohdasta. Osataan sen perusteella tehdä riittävän suuri reikä kahvan läpi aihiota varten. Työn alla olevassa aihiossa paksuus oli 9,45mm. Olen karkeasti pyöristänyt tämän ylöspäin seuraavaan täyteen milliin, eli kirjataan muistivihkoon aihion reiän paksuudeksi 10mm. Foam-lanka turpoaa jonkin verran tulostaessa, siksi on hyvä jättää vähän pelivaraa. Eikä tarvita mitään hiomisia jälkikäteen jos onnistuu saamaan tulostusasetukset niin kohdilleen ettei aukko ole täynnä pursuilevia rönsyjä. Haluan kahvaosan istuvan suoraan tiiviisti aihiota vasten, niin ei tarvitse mitään täytettäkään lisäillä aihiolle. Teen tähän tasapaksun reiän, vaikka aihio supistuukin hieman kärkeä kohti. Turhaa työtä ruveta kartioaukkoa näihin sovittelemaan, kun oikean kokoinen tasapaksu reikäkin istuu tiukassa.

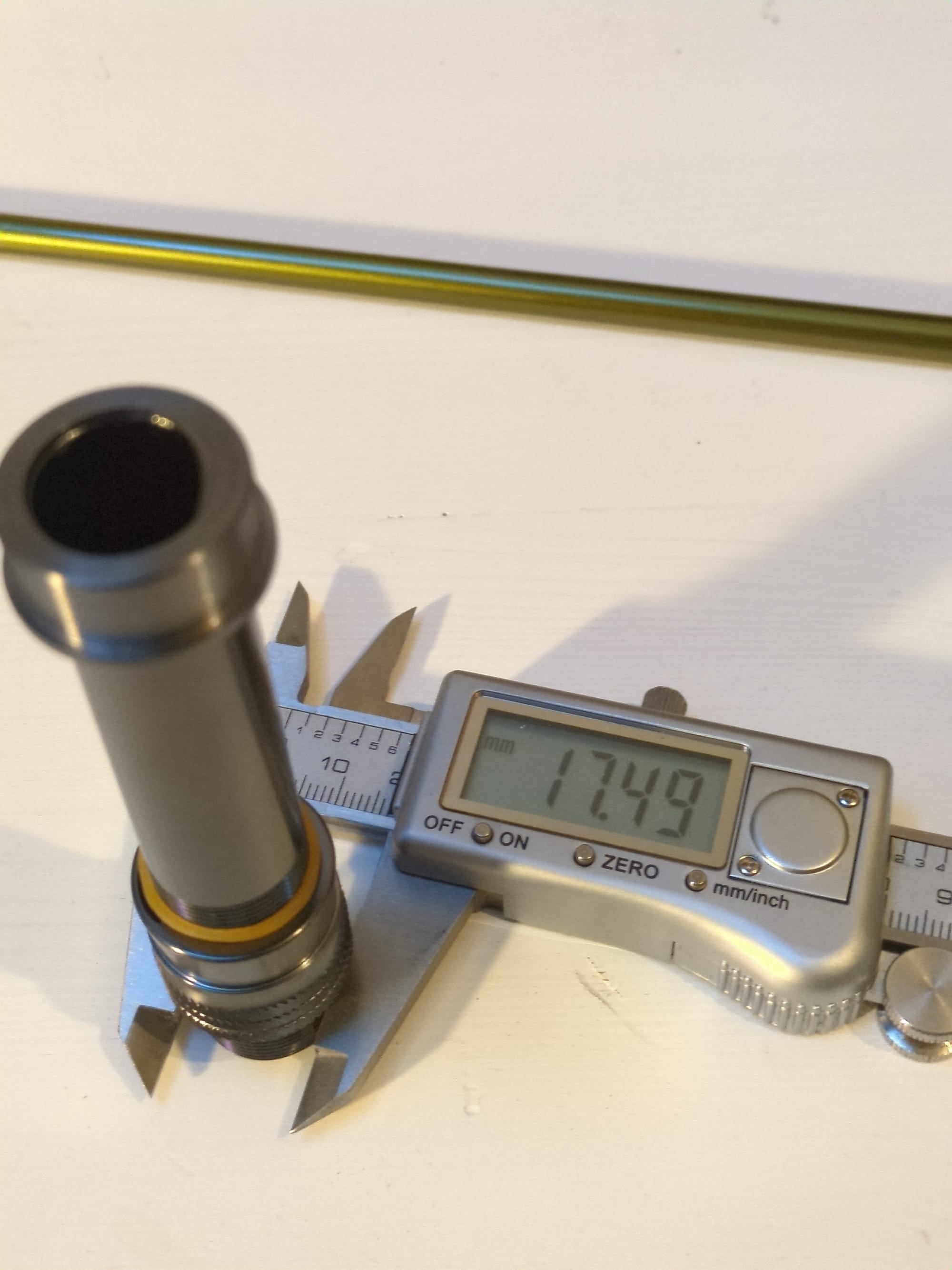

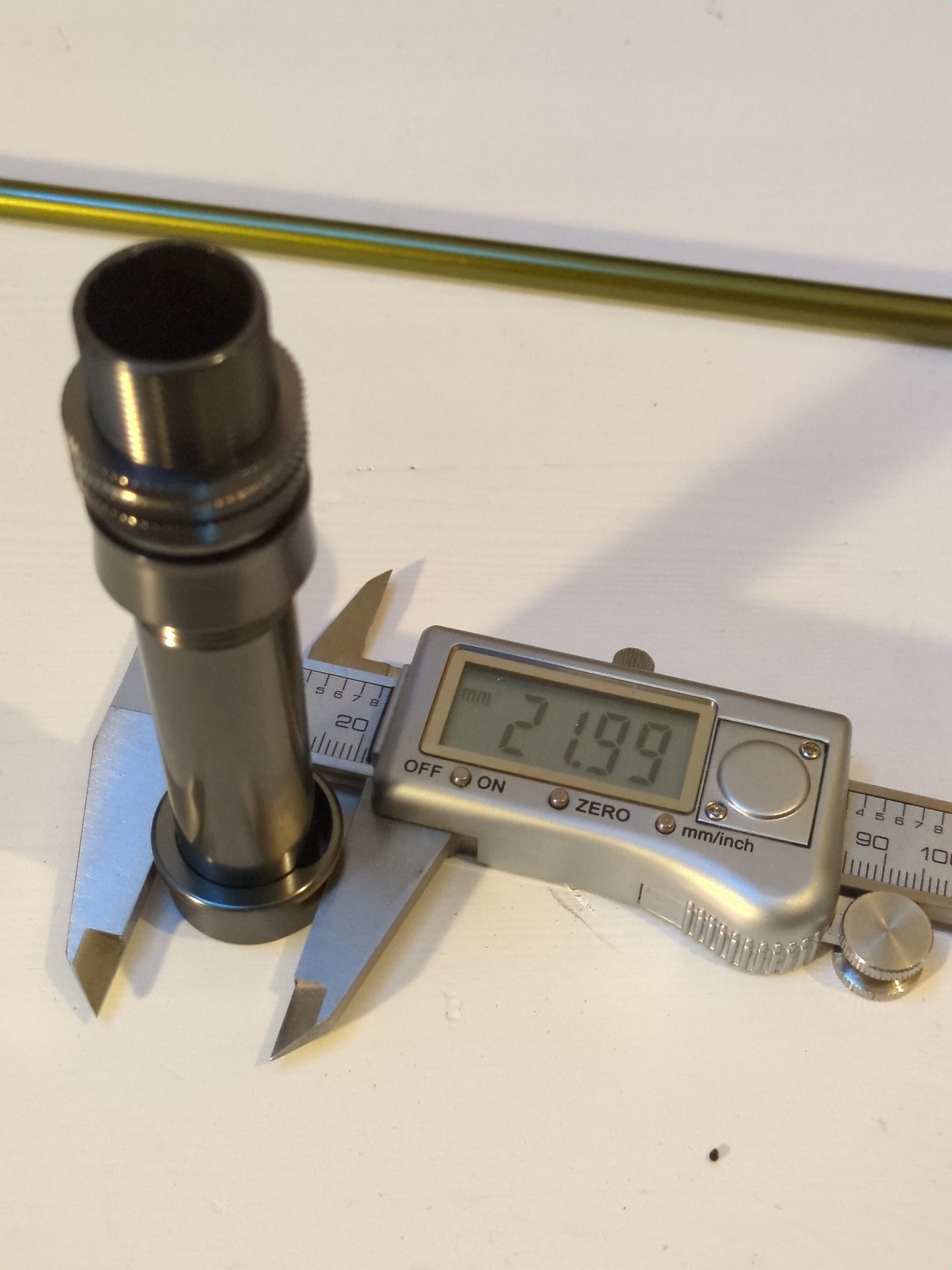

Mitataan vielä myös kelakiinnikkeestä kolme kohtaa. Laitan näihin 1-kätisiin kierteet aihion tyveä kohti ja upotan kelakiinnikkeen yläosan osin kahvan sisälle. Kuvista näkee mitä mitataan, eli kolme mittaa kelakiinnikkeestä muistivihkoon.

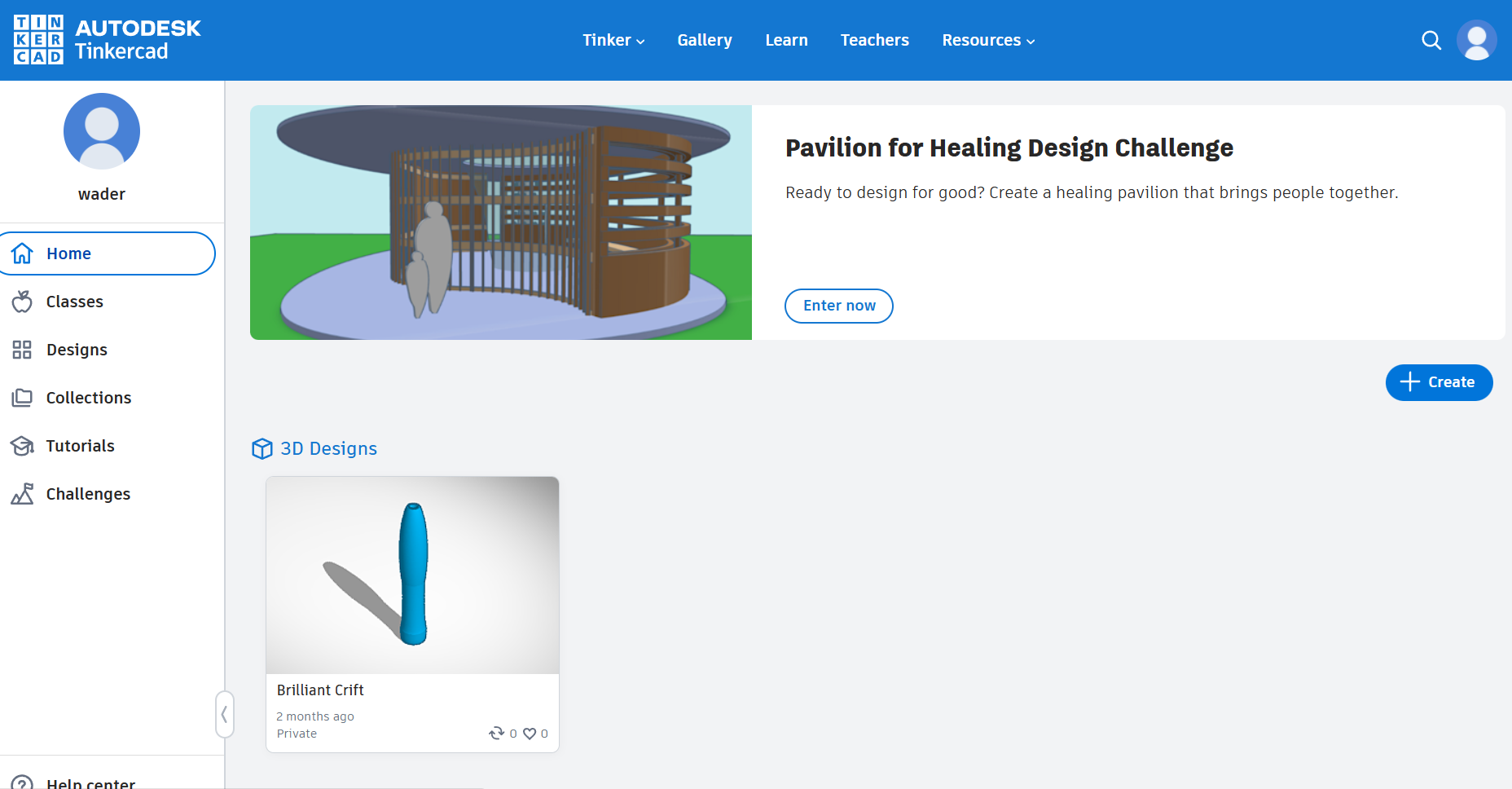

Sitten voi siirtyä Tinkercadiin ja alkaa tuunaamaan.

Ensimmäinen video on vähän pidempi, mutta tässä käydään läpi oikeastaan kaikki mitä Tinkercadin käyttämiseen tarvitaan. Jokainen saa tehtyä juuri sellaisen kahvan kuin haluaa.

Tässä toisessa videossa tuunataan vielä butti vavan perään.
